① 指揮器加熱器功能

   為了避免調壓器指揮器在較大的壓降情況下溫度下降而造成的結冰現象，對調壓器指揮器加裝指揮器和加熱器。

 ② 組成與工作原理

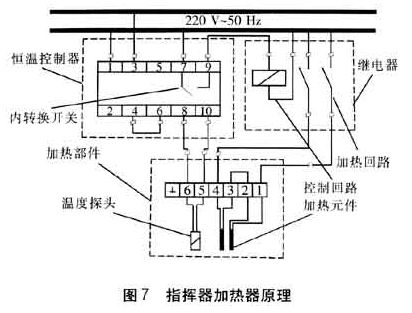

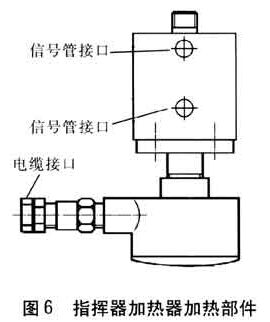

    指揮器的加熱器結構簡單，主要由加熱部件(見圖6)、恒溫控制器和繼電器這三部分組成，其中恒溫控制器和繼電器只能安裝在非防爆區域，通過導線對加熱的部件進行連接，加熱部件則是通過配件安裝在調壓器指揮器上游信號管上，通過加熱部件中的加熱元件對指揮器信號管之內的燃氣去進行加熱。指揮器和加熱器是通過不同的元器件的綜合作用達到自動控制加熱的目的，原理見圖7，圖中的數字1～10為開關接線端子編號，接線時要按圖7要求，其中2、5端子為備用。設：

    t——設定的加熱控制溫度

    t0——氣體加熱前溫度

    t1——氣體加熱后溫度

   空壓機余熱回收工程，高效余熱回收95%以上無能耗，年省十余萬讓您用上免費的熱水，嚴格質檢廠家直銷性價比優

   空壓機余熱回收工程，有效提高空壓機的工作效率，有效治理熱污染，冷風機也不需再開啟，有效延長空壓機的壽命

   通過恒溫控制器面板設定加熱并控制溫度t。接通電源后，溫度探頭感應到了氣體溫度，其值被恒溫控制器接收并且比較。當t0＜t時，控制器使開關7、9閉合，使繼電器的控制回路導通，從而使加熱的回路導通，使氣體被加熱。當感應到溫度t1≥t時，控制器使開關7、9斷開，使繼電器控制回路斷開，從而使加熱的回路斷開，加熱被終止。

   ③ 特點

    優點是安裝簡單，適用于天然氣管道流量相對不大的調壓站，加熱效率高，能有效地解決調壓器結冰問題；可根據設定的溫度實現自動工作；價格較低，無需專職人員值守；運行維護費用低，只需消耗較少的電量。

    缺點是加熱器只能適用于中小型調壓站的指揮器式調壓器，并且要配置電源；產品屬于局部的加熱，如果調壓器的前后壓差過大，調壓器出口的氣流溫度可能過低，將不能保障調壓器的下游管道用氣設備的安全。

   空壓機余熱回收工程，高品質十年空壓機行業經驗質監精細到每個零件，擁有自己的研發團隊誠信經營誠信做事

   空壓機余熱回收工程，根據用戶制定適用的熱水工程方案，工程周期短數名高級工程師研發實力雄厚，2007年已獲國家專利

   ④ 安裝及應用

   該種加熱的方式安裝簡便，調壓器指揮器的上游信號管通過串聯指揮器加熱器加熱部件來達到加熱目的，可以在天然氣管道安裝后補裝，不占地，加熱效率高，并且在使用時可以通過電源進行開關控制。

應用情況：在歐洲，已得到了大規模使用。在國內，河北天然氣有限責任公司沙河門站、中石油吉林天然氣管道有限責任公司部分門站、徐州港華燃氣部分調壓站等均有使用。
